Aktionssets.

Die Kenntnis dieser Parameter ist entscheidend für die richtige Auswahl der Führungsschiene und Sägeketten!

Die genannten Parameter sind in der Regel auf der Führungsschiene eingeprägt, es kann jedoch vorkommen, dass diese aufgrund von Beschädigungen nicht identifiziert werden können.
Wie man Führungsschiene + Kette für eine Kettensäge entsprechend der Beschreibung richtig auswählt? Wir gehen aus den technischen Daten der Leiste aus.

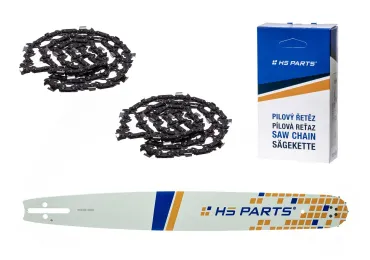

Zum Beispiel: HS PARTS Führungsschiene 20" (50 cm) .325" .058" (1,5 mm) 78 Glieder
Die Beschreibung gibt uns klare Informationen:
1) 20" (50 cm) diese Angabe zeigt die Länge des Schneidteils der Führungsschiene (Achtung: Dies ist nicht die Gesamtlänge der Führungsschiene)

2) .325" ist die Kettenteilung.
3) .058" (1,5 mm) - es gibt die Stärke des Führungsglieds der Sägekette an, bzw. die Breite der Nut in der Führungsschiene, die Parameter sind immer identisch.
4) 78 Glieder – ist die geeignete Kettenlänge für die Führungsschiene.

Was bedeuten Kettenteilung, Stärke der Führungsglieder, Anzahl der Führungsglieder und die Endbefestigung der Führungsschiene?

Die Kenntnis dieser Parameter ist entscheidend für die richtige Auswahl der Führungsschiene.

Die Kettenteilung ist der Abstand zwischen den Mittelpunkten des ersten und dritten Nietes (gemessen irgendwo an der Kette), geteilt durch zwei.

Kettenteilungen unterteilen wir in 4 Kategorien.

Kettenteilung .325" (Abstand zwischen drei Nieten ist ca. 16,5 mm)

Kettenteilung 3/8" (Abstand zwischen drei Nieten ist ca. 19 mm)

Kettenteilung .404" (Abstand zwischen drei Nieten ist ca. 20 mm)

Kettenteilung 1/4" (Abstand zwischen drei Nieten ist ca. 13 mm)

Bei gebrauchten Sägeketten kann sich dieser Abstand aufgrund der Abnutzung der Kette und ihrer Zugeigenschaften vergrößern.

Teilungen und Breite der Ketten:

Die Kettenstärke wird an der Stelle des Führungsglieds gemessen, die in die Nut der Führungsschiene greift. Diese Daten sind immer identisch.

Sägeketten werden mit der Stärke des Führungsgliedes hergestellt:

1,1 mm (.043")

1,3 mm (.050")

1,5 mm (.058")

1,6 mm (.063")

Kettenverschleiß kann es schwierig machen, die Stärke der Führungsglieder genau zu messen.

Die Stärke des Führungsgliedes muss immer mit der Breite der Nut der Führungsschiene übereinstimmen.
Anzahl der Führungsglieder.
Die Führungsglieder sind der Teil der Sägekette, der in die Führungsschiene passt.

Die richtige Länge der Sägekette wird immer durch die Anzahl der Führungsglieder bestimmt.

Normalerweise ist es eine gerade Zahl, die die Anzahl der Glieder bestimmt

(44,50,52,56,60,64,66,68,72 usw.)
Stihl-Motorsägenketten haben auch eine ungerade Anzahl der Führungsgliedern (67,74).
Es gilt, die Führungsglieder richtig zu zählen, nicht die Schneidzähne, denn diese können durch Beschädigungen fehlen und die Zahl ist dann irreführend.

Abschließend:
Wenn alle Daten in der Beschreibung mit den Daten der Kette des Kunden übereinstimmen, ist dies eine Garantie dafür, dass die Ketten identisch sind und für das Schneidsystem der Säge geeignet sind!
Wie man die Länge der Führungsschiene richtig misst?

1. Die in der Beschreibung angegebene Länge des Schneidteils der Führungsschiene! Die Größe, die uns interessiert.
2. Gesamtlänge der Führungsschiene. Diese Größe finden Sie auch in unserem E-Shop.

Können Schneidsysteme ausgetauscht werden?

Ja, das Schneidsystem an einer Motorsäge können gegen veraschiedene Teilungen ausgetauscht werden, aber nur, wenn Schiene, Kette und Kettenrad vollständig ersetzt werden.

Wenn beispielsweise ein Schneidsystem mit der Teilung 3/8" (Schiene, Kette, Kettenrad) an der Säge montiert ist und ein neues Schneidsystem mit der Teilung .325" benötigt wird, kann dies nur durch einen vollständigen Austausch von Schiene, Kette und Kettenrad erreicht werden.

Wichtig: Eine Schiene und Kette .325" passen nicht auf ein Kettenrad mit Teilung 3/8" und umgekehrt.
Wenn Sie beispielsweise ein Aktionsset Schiene + Kette mit einer Teilung von 3/8" bestellen und die Motorsäge über ein Schneidsystem von .325" verfügt, stellen wir die Funktionalität sicher, indem wir ein Kettenrad mit einer Teilung von 3/8" kaufen. (wenn an der Säge ein Kettenrad mit Wechselring montiert ist, reicht es, nur den Ring auszutauschen)

Führungsschienen jeglicher Marke bedürfen stets einer perfekten Wartung, da sonst ihre Lebensdauer deutlich verkürzt wird.
Wir empfehlen, die Schiene regelmäßig zu drehen und nach jedem Gebrauch die Führungsnut zu reinigen, das Führungsrad zu schmieren und die abgenutzten Kanten abzureißen.
Die bewährte Vorgehensweise besteht darin, die Führungsschiene auszutauschen, nachdem 3–4 Sägeketten abgenutzt sind.

Die Schneidtechnik besteht aus drei Komponenten - die Schiene, die Kette und das Kettenrad, die direkt miteinander verbunden sind und wenn eine davon beschädigt ist, wird das Ganze nie mehr gut funktionieren.

Wie man die Endbefestigung der Schiene richtig bestimmt?
Es gibt insgesamt 15 Endbefestigungen der Führungsschienen (A041, A074, A095, A218, A318, D009, D024, D025, D033, D176, D196, E099, K041, K095, K153) und werden je nach der Marke und Modell der Kettensägen bestimmt.
Die am häufigsten verwendeten Halterungen sind A041, A074, A095, D009, D025, K041, K095.

1) Endbefestigung A041
A041 ist eine der am häufigsten verwendeten Endbefestigung für Kettensägen mit geringerer Motorleistung, sowohl von Weltmarken als auch von Sägen aus den Hobbymärkten.
Geeignet für Marken Alpina, Bosch, Castor, Cub Cadet, Dolmar, Echo, Efco, Einhell, Homelite, Husqvarna, Ikra, Jonsered, Makita, McCulloch, Oleo-Mac, Partner, Poulan, Poulan Pro, Ryobi, Shindaiwa, Skil, Tanaka, Zenoah und andere Marken.

2) Endbefestigung A074
A074 ist eine der am häufigsten verwendeten Endbefestigung für Stihl-Kettensägen mit geringerer Motorleistung. Geeignet für die Marken Stihl, Castor, Metabo, Oleomac.

3) Endbefestigung A095

A095 ist eine der am häufigsten verwendeten Endbefestigungen für Kettensägen mit geringerer Motorleistung, nicht nur von Weltmarken, sondern auch für Sägen aus dem Hobbymarkt.
Geeignet für Alko, Alpina, Castor, CubCadet, Dolmar, Homelite, Husqvarna, Jonsered, Makita, McCulloch, Oleomac, Partner, Pioneer, Poulan, Shindaiwa, Solo, Zenoah und andere Marken.

4) Endbefestigung D009

D009 ist eine der am häufigsten verwendeten Endbefestigung für Hochleistungskettensägen der Marken Husqvarna, Alpina, Castor, Dolmar, Jonsered, Makita, Partner, Shindaiwa, Solo.

5) Endbefestigung D025

Die Endbefestigung D025 wird für Hochleistungskettensägen der Marke Stihl verwendet.

6) Endbefestigung K041

Die Endbefestigung K041 wird für Kettensägen der Marken Zenoah, Echo, Ryobi und Shindaiwa verwendet.

7) Endbefestigung K095

K095 ist eine der am häufigsten verwendeten Endbefestigung für Husqvarna-Kettensägen mit geringerer Motorleistung. Geeignet für Sägen der Weltmarken Husqvarna, Oleomac, Solo, Makita, Jonsered, Dolmar, Partner, Zenoah, Homelite, Echo, Shindaiwa, aber auch für Sägen aus den Hobbymärkten.

8) Endbefestigung A218

Die Endbefestigung A218 wird für Kettensägen mit geringerer Motorleistung der Marken Partner, Alpina, Black Decker, Bosch, Echo, Ryobi verwendet.

9) Endbefestigung A318

Die Endbefestigung A318 wird für Kettensägen mit geringerer Motorleistung der Marken Partner, McCulloch, Alko, Black Decker, Ryobi, Shindaiwa verwendet.

10) Endbefestigung D024

Die Endbefestigung D024 ist eine der am häufigsten verwendeten für Hochleistungskettensägen der Marken Jonsered, Oleomac, Efco, Partner, McCulloch.

11) Endbefestigung D033

Die Endbefestigung D033 ist eine der am häufigsten verwendeten in Hochleistungskettensägen der Marken Dolmar, Makita, Poulan.

12) Endbefestigung D176

Die Endbefestigung D176 ist eine der am häufigsten verwendeten für Hochleistungskettensägen der Marken Echo, Poula, Shindaiwa, Tanaka, Zenoah.

13) Endbefestigung D196

Die Endbefestigung D196 wird für Kettensägen der Marken Echo und Homelite verwendet.

14) Endbefestigung E099

Die Endbefestigung E099 wird für Hochleistungskettensägen der Marken Stihl, Echo, Hydrochief verwendet.

15) Endbefestigung K153

Die Endbefestigung K153 wird für Hochleistungskettensägen der Marken Makita, Dolmar verwendet.
